1. 前言

　　最近一段時間做項目，需要做機能模塊的設計。客戶方指名要用UML圖作設計資料。

　　但是跟日本人打了這么多年交道，UML圖是什么東西，我早就忘記光了，沒辦法，只好從頭查資料。

　　于是做出來了這樣一個資料，把我學習UML的方法和結論告訴大家，讓大家在5分鐘之內都能學會UML。

　　2. 第一分鐘 — 作為Object的表現形式的模型技術

　　進入U(xiǎn)ML技術的說明之前，我們首先來談?wù)凮bject指向技術。Object指向是軟件開發的一種先進技術，正如[Object]名字所暗示的，該技術的所有考慮出發點都是Object.

　　使用Object可以提高大型軟件項目的開發效率和速度。

　　所謂的Object指向，就是說要把復雜的問題細化分解，用圖表的方式表達出來。比如下圖：

　　如上圖所示，一個好的模型能夠正確的合理的表達復雜的意思。上圖中復雜的路徑信息經過簡化之后就會變成清晰可見的模型圖。

　　但是，模型圖的畫法是各種各樣的，如何才能準確的統一的畫出來呢？請看下節：

　　3. 第二分鐘 — 作為統一表達模型的UML技術

　　如上所示，用圖形來表達復雜的邏輯和需求是個很好的選擇和做法。

　　但是每個人的思路都不一樣，每個人畫出來的圖也都不一樣，怎么樣才能讓大家都能聽得懂對方的思路呢。

　　在這個時候，UML登場了。UML是1997年由OMG組織推出來的，全球統一的模型圖形技術。

　　4. 第三分鐘 — UML技術可以提高分析和設計的精度

　　在沒有UML技術的時候，大家都知道隨口亂說。

　　需求分析的時候，客戶隨口說說需求。

　　系統設計的時候，架構師隨口說說設計。

　　程序開發的時候，開發者隨口編寫程序。

　　一切都是無序和混亂的，但是，有了UML就不會再出現這種問題了。

　　所有的交流和文檔都能夠有一種大家都能聽得懂的好方法傳遞，這就是UML。

　　5. 第四分鐘 — UML的內容

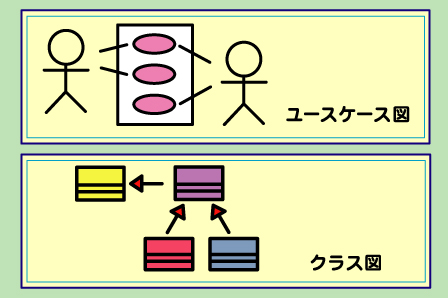

　　如下所示，我們可以這樣使用UML技術

　　　　并且在很多自動開發工具之中，可以根據以上圖形自動生成代碼。

　　6. 第五分鐘 — UML是必須的知識

　　對于現代軟件開發和管理而言，UML是必需的知識，無論是外包還是內包，UML都是不可或缺的技術。
